hydraulisk skjærende maskin (QC12Y 16X4000)

skjære maskin

produktbeskrivelse


A.Outer Construction
1. Bruk UG-analyse (finite elementanalyse), Optimaliser deignasjonen gjennom datamaskinens assistent.
2 Hele maskinen er i sveiset struktur med platerplate, med internspenning eliminert av vibrasjons aldringsteknologi, høy styrke og god stivhet i maskinen.
3. Mekanisk stopper i oljesylinder, typisk for høy tilbakemeldingskvalitet for posisjon av glideblokke, nøyaktig og stabil drift, god synkroniseringsytelse og høy gjentatt posisjoneringspresisjon av glideblokk.
4. Med Tyskland ferdighet for å unngå indre reaksjon.
5. Hele rammen fjerner rust av sandpapir, med antirust.

B.feature eller karakteristisk.

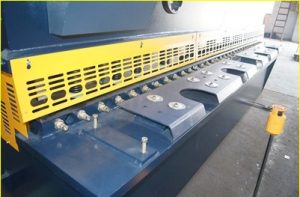

1. Assistent Tooling Sett på arbeidsbord, gjør det enklere å justere verktøyet
2. Rullemateriale støtte gjør operasjonen enklere
3. Indikasjon ved hjelp av indikator er gitt for justering av knivklaringen, for en praktisk og rask justering.
4. Vedtaket av firesidig kantskjæreblad forlenger levetiden til bladet.
5. Justeringsanordning med belysnings- og styreenhet for skjæringsslag er satt, med en praktisk og rask justering.
6. Den bakre stopperen er utstyrt med elektrisk justering og manuelle justeringsanordninger, og den digitale skjermenheten er tilgjengelig for visning av størrelsen på stopperen og klippingstidene.

C.Hydraulisk system
1.Advansert hydraulisk integrert ventilblokk benyttes, og rørledningstilkoblingen er minimert i en kompakt struktur, typisk for utmerket stivhet og stabilitet.
2.Forging System: Se Operate Manual

D.Elektrisk kontrollsystem
1. Den elektriske komponenten og materialet oppfyller den internasjonale standarden, trygg og lang levetid.
2, Maskinen er utstyrt med AC380V, 50Hz og kontrollsløyfen er med AC220V. 24V for Backguage kontroller, 6V for indikatorlys, 24V for annen komponent. (I henhold til kundens krav endringer)

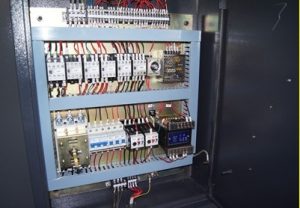

3. Elektrisk boks på venstre side. De betjente knappene er på maskinens knappebord. Strømbryteren, indikatorlamper er i elektrisk strøm.

E. Front. Bakguage
1.Frontgauge: Innstilling på bordet, med indikator, juster stopperen.

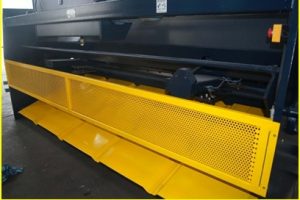

2.Backguage: Innstilling på verktøy sett, sving med opp-verktøy sett, drevet av 0.55KW elektrisk motor. Bakstopperen er utstyrt med elektrisk justering og manuelle justeringsanordninger, og den digitale skjermenheten er tilgjengelig for visning av størrelsen på stopperen og klippingstidene.

F.Parts av forsyningsliste

Nei.NavnEnhet
1Maks. tykkelse på platenmm16
2Maks. bredde på platenmm4000
3StrekkstyrkeN / m m2450
4Skjærvinkel2 ° 30 '
5Pole avstandmm4265
6Maks spenningsområdemm750
7Stroke gangerganger / min8
8Bladlengdemm4100
9 GirpumpeModellNT2-G63F
10StrømmeL / min63
11PressMPa31.5
12HovedmotorKW22
